Nom de produit

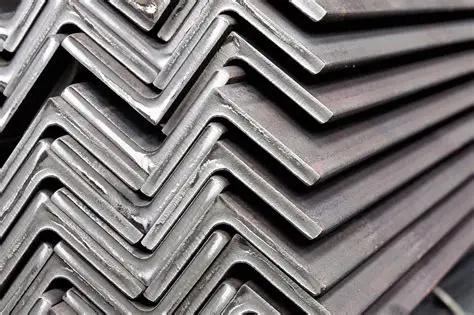

Petits angles en acier (Small L - Section / Lumière - Angle de devoir en acier)
Introduction
Les petits angles en acier sont égaux - ou inégaux - jambe l - sections en acier en forme utilisée pour le cadrage structurel léger, le contreventement, les garnitures, les fixations, les racks, les cadres, les supports et la fabrication générale. Ils fournissent une manière coûteuse simple et faible - pour ajouter une rigidité, créer des connexions boulonnées / soudées, faire des supports et des montages, et sont idéaux où la géométrie compacte et la fixation facile sont nécessaires.
Matériaux et grades typiques
AFFAIRS DE CARBONE MAIN / STRUCTURELS:S235 / Q235 / A 36 - commun, facile à souder et économique.
Force supérieure - (si nécessaire):S355 / A572 GR .50 - utilisé lorsque une plus grande résistance est nécessaire dans la même empreinte.
Inoxydable:304 / 316 - pour la corrosion - Environnements sensibles.
Options de surface:Hot - Dip Galvanisé, Electro - galvanisé, pulvérisation de zinc, amorce + peinture, couche de poudre.
Grades spéciaux:Weathering Steel (Corten) ou Pre - Alloys durcis sur demande.
Tailles et gammes typiques
Longueurs de jambe (égale l):20 mm → 100 mm (petites tailles typiques: 20, 25, 30, 40, 50, 65, 75, 100 mm).
Jambes inégales:Par exemple, 50 × 30 mm, 60 × 40 mm.
Épaisseur (t):2,5 mm → 10 mm (commun: 2,5, 3, 4, 5, 6, 8, 10 mm).
Longueurs:Standard 1 m, 2 m, 2,44 m (8 pi), 3 m, 6 m; Cut - à - Longueur disponible.
Estimateur de masse (acier):masse (kg / m) ≈ (a + b - t) × t × 0,00785
Pourégal - jambe a × a × t, cela réduit à la masse ≈ (2a - t) · t · 0,00785.
Tableau d'exemple de référence rapide
| Taille (mm) | Taper | Zone (mm²) env. | Masse (kg / m) env. |
|---|---|---|---|
| 25 × 25 × 3 | égal | (2 × 25−3) × 3=141 mm² | 0,111 kg / m |
| 30 × 30 × 4 | égal | (60−4) × 4=224 mm² | 1,76 kg / m * (Remarque: Vérifiez le call ci-dessous) |
| 40 × 40 × 4 | égal | (80−4) × 4=304 mm² | 2,39 kg / m |
| 50 × 50 × 5 | égal | (100−5) × 5=475 mm² | 3,73 kg / m |
| 75 × 50 × 6 | inégal | (75+50 - 6) × 6=714 mm² | 5,61 kg / m |
Remarque: Utilisez la masse de formule (kg / m)=zone (mm²) × 0,00785. (Double - Vérifiez l'arithmétique lors de la préparation des ordres.)
Caractéristiques et avantages clés
Membres compacts et économiquespour un cadrage léger et un contreventement.
Facile à connecter- faces plates pour les accessoires de boulonnage, de soudage et d'attaque.
Bon pour la rénovation et la réparation- Simple à couper, à percer et à souder sur le site.
Disponible avec une protection contre la corrosion- galvanisation ou revêtements prolonge la durée de vie à l'extérieur.
Grande disponibilitéde petites tailles standard pour la livraison rapide.
Applications typiques
Cadrage structurel léger, étagères, rayonnages et petites portiques.
Bracets, taquets d'angle, gardes d'angle et garniture.
Petites cadres de machine, supports et rails de guidage.
Rails de garde, supports de main courante, cadres de signe et supports de clôture.
Renforcement et correction des travaux de réparation.
Fabrication et valeur - Services ajoutés
Couper - à - longueuret fin chanfreinage.
Punch / forage CNCde motifs de boulons et de trous fendus.
Entaille / adaptationpour un ajustement d'angle propre - up.
Soudage / assemblage(Pre - supports d'angle soudés, petits sous-assemblages).
Fense / formationpour les rendements légers ou les onglets (limités par épaisseur).
Traitements de surface:Galvaniser, couche de poudre, peinture, amorce.
Kitting et étiquetage: Fourniture de kits d'installation groupés avec boulons / rondelles.
Tolérances et qualité dimensionnelles
Tolérances typiques:Suivez les normes de l'usine - Tolérances plus strictes disponibles pour le froid - des angles dessinés / précision.
Surface et rectitude:inspecté visuellement; le lissage disponible pour les utilisations critiques.
Certificats de matériel (MTC):Disponible pour les ordres structurels sur demande.
Contrôles de soudage:WPS / PQR disponible pour les assemblages soudés; NDT (MT / PT) comme requis sur les articulations critiques.
Protection et finitions de la corrosion
Hot - Dip Galvaniser (hdg):Recommandé pour une utilisation en plein air - Longue durée de vie.
Spray électrogalvanisé / zinc:protection plus légère pour les environnements intérieurs ou doux.
Primer + couche de finition / couche de poudre:Protection esthétique et corrosion pour les utilisations architecturales.
Alimentation inoxydable:pour les environnements élevés de la corrosion ou des aliments / chimiques où les revêtements ne conviennent pas.
Emballage et logistique
Bundling:Bundles attachés avec des espaceurs en bois ou en polymère pour éviter le marquage.
Protection:Bouchons d'extrémité en plastique pour articles enduits; VCI / Huile pour le stockage à terme long -.
Marquage:Étiquettes de taille / longueur / qté sur les faisceaux pour l'identification rapide du site.
Transport:Les courtes longueurs correspondent à la logistique standard; Pour les longues courses, envisagez d'épisser la planification.
Comment commander - ce dont nous avons besoin
Lorsque vous demandez un devis, veuillez fournir:
Taille(leg1 × leg2 × épaisseur) etlongueur (s)× quantité.
Grade de matérielet requisfinition(moulin / galvanisé / peint / inoxydable).
Valeur - Traitement ajouté(trous, emplacements, encoches, assemblages soudés).
Exigences de tolérance ou de planéitéSi critique.
Besoins de certification(MTC, troisième - inspection des parties).
Calendrier de livraisonet toutes les contraintes de transport ou de manutention.
Conseils de sélection
Pour les étagères légères, les garnitures et les supports choisissent2,5 à 4 mmépaisseur.
Pour un petit contreventement structurel ou des portes courtes, choisissez4–6 mm; Ajoutez des doubleurs à des charges concentrées.
Utiliserjambes inégalesLorsque vous avez besoin d'un visage de roulement plus large d'un côté.
Choisirinoxydable ou hdgpour l'exposition extérieure / côtière.
Où les trous concentrent la charge,Ajouter les plaques de renforcement localesPour éviter la déchirure - et la fatigue.
Si vous le souhaitez, fournissez la (s) taille (s) et l'application spécifiques et je vais:
Calculez la masse exacte par mètre et le poids total pour votre quantité, et
Recommander la finition (galvaniser / peinture / acier inoxydable) et tout renforcement nécessaire ou pré - options de forage pour la citation rapide.
